云雕全自動改鉆攻中心系統配置清單

序

規格說明

單位

1

工作臺尺寸（Y軸×X軸Z軸300）備注：整個機器外結構尺寸。

mm

2800*2000

2.

X軸有效加工行程，備注：有效加工寬度

mm

1000

 3．

Y軸有效加工行程，備注：有效加工長度

mm

2000

4.

Z軸有效加工行程，備注：有效加工高度行程

mm

250

5.

Z軸伺服電機（臺達）

mm

2000W

6

X軸伺服電機（臺達）

W

2000W

7

Y軸伺服電機（臺達）

w

1300W

9

G00 快速進給（X軸）空行

mm/min

40000

10

G00 快速進給（Y軸）空行

mm/mi

30000

11

直線導軌德國SLM高精密直線導軌

批

1

12

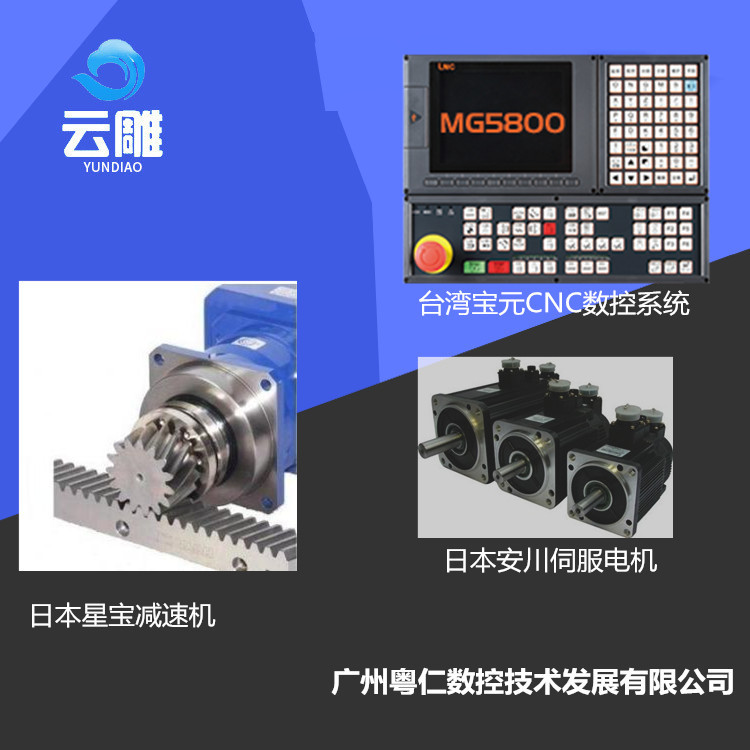

 X\Y軸采用研磨齒條，

批

1

13

電控配件 德力西和正泰電器

套

1

14

臺灣臺達數控系統

套

1

15

自動注油裝置

套

1

17

Z軸采用滾軸絲杠。

套

1

18

Z軸電機帶抱閘剎車

套

1

19

標準電柜控制箱

套

1

20

伺服主軸

5.5KW

     1

21

臺達伺服驅動器

6KW

1

22

電器配置采用正泰電控

套

1

23

5500W吸塵裝置

套

1

24

加工速度每分鐘20米

25

空行速度每分鐘40米

26

加工精度0.05MM

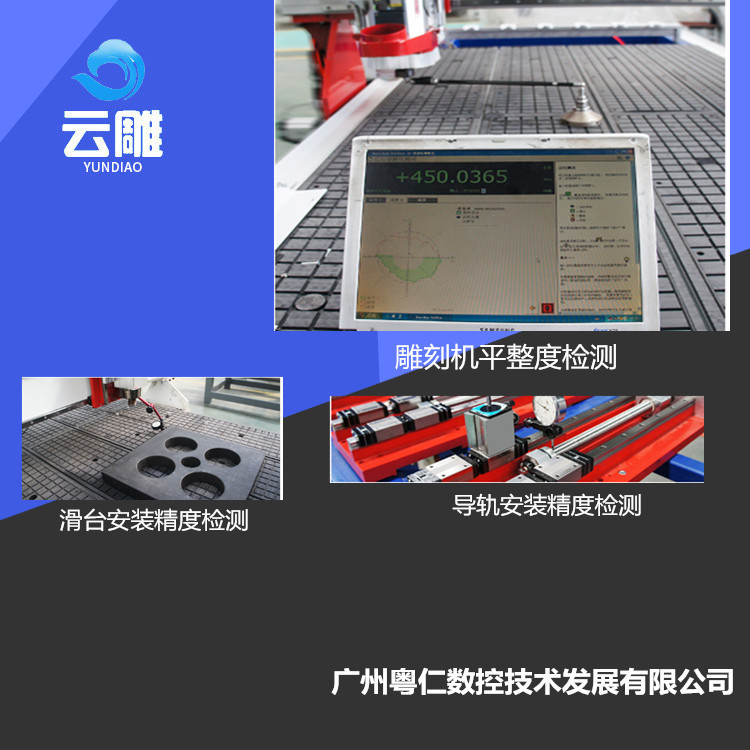

27

重復定位精度0.02MM

28

三軸防塵

29

加工流程：

1：簡易編程，方法一：電腦數控編程，將CAD文件直接轉換成刀具路徑，便可加工。方法二：手動編程，通過數控系統按鍵，編輯刀具路徑，87個孔位可在半小時完成整個編輯，形成刀具路徑。

2：裝在文件，將電腦編輯文件直接上傳到并拷貝刀數控系統里面進行加工前準備。

3:工件上料，將所需要加工件放到放到滑輪上，推進工作臺上，經氣動夾具自動定位，裝夾夾緊，整個過程只需要一人操作，簡單輕松。

4：開始加工。

（1）系統會自動找到加工原點。

（2）系統會根據程序所需要的的鉆頭編號選擇所需要的鉆頭絲錐。

（3）首先鉆打點定位。

（4）換刀選擇M3刀柄

（5）開始第一個工件鉆孔攻牙，一次鉆孔完畢之后，將自動換刀，選擇對應絲錐開始攻牙，循環以上動作，直到將所需加工孔位加工完畢。

（6）系統會自動移動至第二工件繼續加工，該優點是加工速度快，無需等待，節省加工時間。

（7）當?shù)匾粋€(gè)工件完成鉆孔之后，人工將加工完工件取下來，進行循環上料，自動裝夾，一直循環，機器永遠不停。
