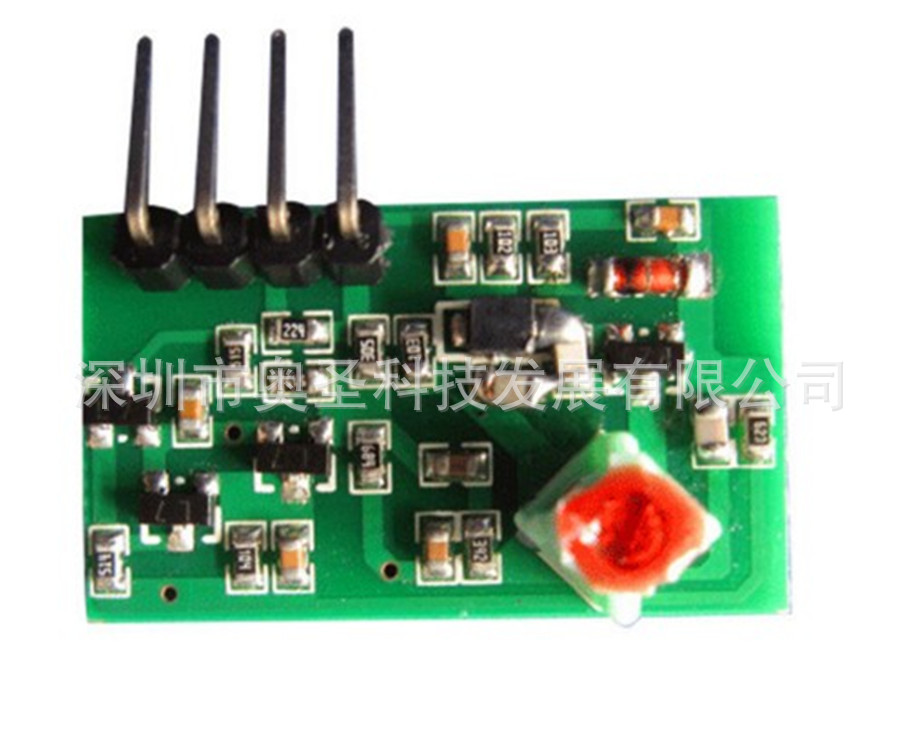

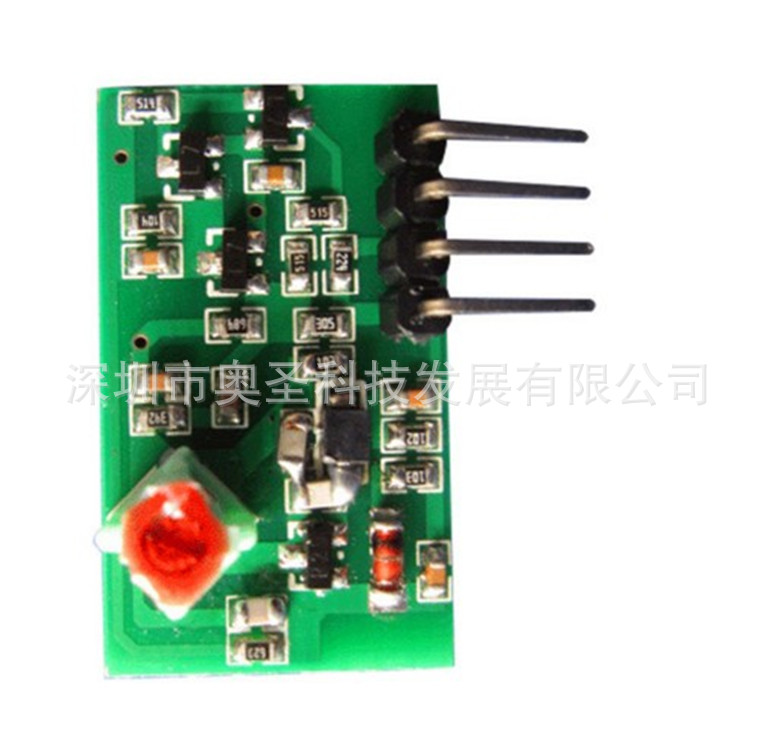

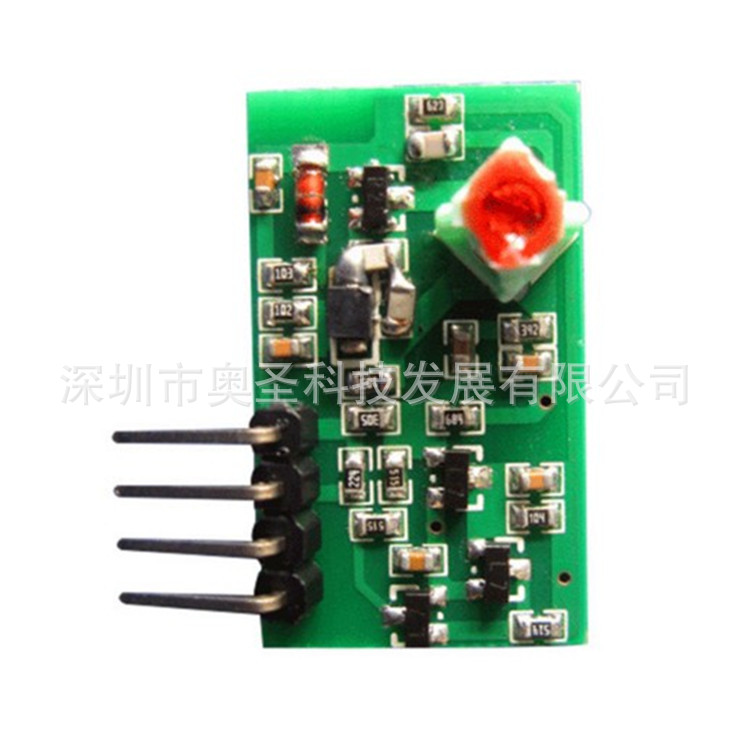

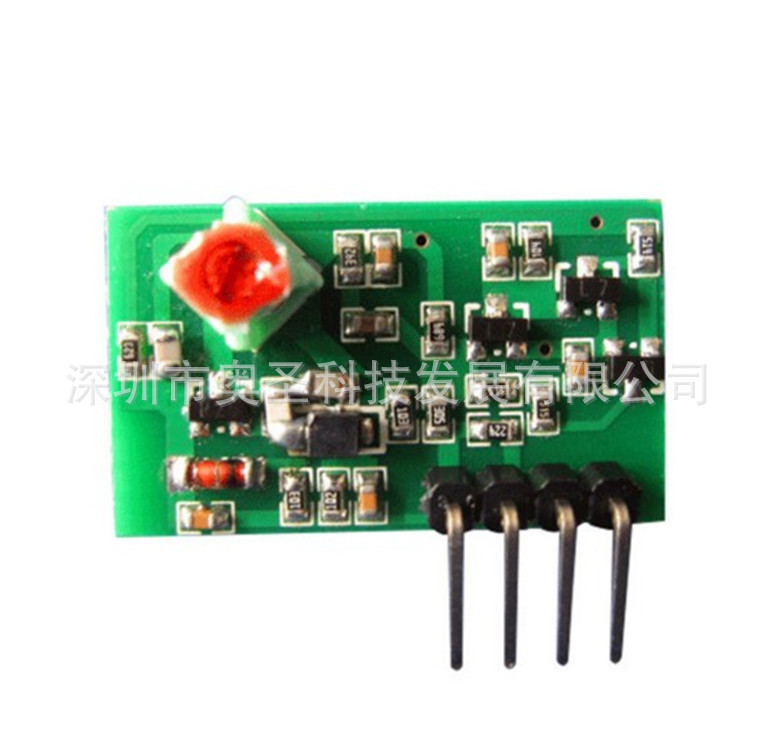

產品型號：AU-3JS

產品名稱：3伏低功耗高頻接收模塊

一、技術參數

工作電壓(V)：DC 2.7~3.3V

靜態電流(uA)：200uA

調制方式：調幅（OOK）

工作溫度： -10℃~+70℃

接收靈敏度(dBm)：-95DB

工作頻率(MHz)：315、433.92MHz（266-433MHZ頻率段可任選）

尺寸(LWH)：28×16×7mm

二、產品 特點：

適用于對供電電源要求比較嚴格的場合。

        超再生接收模塊采用LC振蕩電路，內含放大整形，輸出的數據信號為TTL電平，可直接至解碼器，使用極為方便，并且價格低廉，所以被廣泛使用。功耗極低，適用于電池供電的產品；頻點調試容易，供貨周期短；產品性能穩定、一致性好、性價比高。

       接收模塊有較寬的接收帶寬，一般為±10MHz，出廠時一般調在315MHz或433.92MHZ（如有特殊要求可調整頻率，頻率的調整范圍為266MHz~433MHz。）。接收模塊一般采用DC3V供電，如有特殊要求可調整電壓，電壓的調整范圍為2.7~3.3V。

  接收模塊的靜態工作電流出廠時一般為200UA，如有特殊要求可降低電流，但接收靈敏度會降低。出廠時接收模塊的輸出為有噪聲輸出，如有特殊要求可改為無噪聲輸出，但接收靈敏度會降低。

三、外形尺寸圖：

四、腳位及使用說明：

 接收模塊一共有四個外部接口，上面有英文表示。“VCC”表示接電源正極，“ DATA”表示輸出，“GND”表示接電源負極。

       天線在線路板上內置，無需外接天線；

五、應用環境

無線遙控開關、遙控插座、數據傳輸、遙控玩具、防盜報警主機等。

六、自選配件

與公司發射系列、遙控器系列產品配套使用。

七、備注

VCC電壓要與模塊工作電壓一致，且要做好電源濾波；
天線在線路板上內置，無需外接天線；
使用時接收頻率、解碼方式應與發射匹配。
